Удолетворить потребность в естественном освещении помещений помогут световые туннели.  Когда технически невозможно установить обычные мансардные окна, то окна-люки это как раз тот приемлемый вариант. Принцип иновационного решения состоит в том, что в крыше устанавливается люки-приемники света, которые принимают дневное освещение и передают свет по специальному световому, окну передатчику встроенному в потолке. Такой способ освещения обеспечивает дополнительное энергосбережение.

Количество света, который входит в комнату через световые люки и трубы, в первую очередь зависит от интенсивности солнечного света на внешней стороне здания. Чем больше количество света, падающего на купол люки-приемника, тем больше света проходит через световой туннель внутрь здания. Приведенный ниже график показывает общее количество света (люмен), в зависимости от месяца и облачности, измеренной на купола фонаря.

Модели:

SLT – с гибкой трубой →

SRT – с жесткой трубой →

Аксессуары

Светляки в библиотеке

Очень важным элементом в определении количество входящего света, является расположение купола люка светового фонаря на крыше. При планировании установки фонаря необходимо учесть следующие рекомендации:

  • Поставить купол люки-приемника на южной стороне крыши в незатененной ее части.
  • Установить светопропускающюю трубку по самому короткому пути, который обеспечивает больше света.
  • По возможности обустроить светопропускающий туннель вертикально или как можно с меньшим количеством изгибов.

График зависимости

При выборе количества и размера окон в крыше в комнату, рассматривать:

  • Размер и форму комнаты и особенно высоту
  • Размещение фонарей, цвета и текстуры стен, потолка и пола.
  • Планируемое размещение дополнительной мебели и оборудования (в зависимости от цели типа помещения).

Зависимости площади поверхности освещаемого помещения от модели окна:

Модель SLT 350  SLT 550  SRT 250  SRT 350  SRT 550
Площадь поверхности 7 м² 16 м² 8 м² 12 м² 27 м²




Световые туннели – светляки  Skylight модель с гибкой трубкой SLT.

Модель SLT

Описание:

Светляки Skylight SLT состоят из: купола, гибкой трубки с длиной 2,1 м, потолочной рамы, призматического рассеивателя и монтажного комплекта. Основной функцией светляка  является передача естественного света в помещение. Использование этого вида фонарей, позволяет осветить все комнаты в здании, даже те, в которых не могут быть установлены обычные мансардные или плоские окна.

Обычно там где нет дневного освещения, темно и неуютно. Такими помещениями могут быть, например, ванные комнаты, гардеробные, прихожие, лестничные клетки и даже подвалы. Благодаря использованию трубчатых световодов внутри, здания получает естественный дневной свет, освещается интерьер.

Светляки, или как их еще называют зенитные фонари установленные как дополнительный источник света позволяют также экономить электроэнергию. По  принципу действия, светляки Skylight  SLT несут дневной свет, поступающий в трубопровод через купол, установленный на крыше. Лучи солнца отражаются от стенок гибких труб по направлению вниз к рассеивателю. Рассеиватель установленный в потолке равномерно распределяет лучи света по всему помещению.

Если установить в туннеле лампу, то светляк также можно использовать в вечернее и ночное время, выполняя функцию светильник.





Светляк состоит из следующих элементов:

  • купола;
  • фланцев;
  • гибкой трубки;
  • прозрачного призматического рассеивателя;
  • потолочной рамы;

Благодаря гибкой трубке легче обойти любое строительство препятствий, что значительно снижает стоимость и время монтажа.

Характеристики:

  • Максимально допустимая длина труб с диаметром 350 мм составляет 400 см. А при диаметре 550 мм длина труб может составляять до 600 см (более 500 см должны использовать подвеску);
  • Специально подготовленные фланцы обеспечивают герметичность и легкость монтажа;
  • Световые туннели могут быть установлены на крышах с уклоном от 15 ° - 60 ° или на плоских крышах;
  • Доступные три типа изоляционных окладов, чтобы обойти плоскую, гофрированную и высокопрофилированную кровли;
  • Семилетняя гарантия.

Вид светового фонаря SLT в разрезе:

Вид SLT в разрезе


Световые туннели – светляки  Skylight модель с жесткой трубкой SRT.

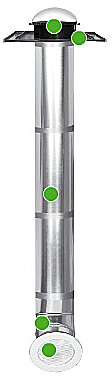

Модель SRT





Описание:



Светляки Skylight SRT состоит из: купола, труб, фланцев SRM 61см, коленей SRK *, потолочной рамы, призматического рассеивателя и монтажного комплекта. Общая протяженность всех элементов, в сборе составляет 2,1 м (SRT 550 - 1,8 м). Светляк Skylight SRT выполняет ту же функцию, что и трубчатый просвет SLT - Передает естественный свет в здании.

Световой туннель имеет жесткую светопропускающего трубку, которая сделана из алюминия, покрытого отражающим слоем на основе серебра отражающий в 98% (внутри трубки выглядит как зеркало). Эта конструкция трубы обеспечивает гораздо большее количество света в комнате.

Люк SRT может быть использован в любом здании, но в связи с минимальной потерей света рекомендуется для специальных зданий, где естественный свет, необходимо передать на большие расстояния (например, 12м).

Светляки SRT также могут быть использованы в вечернее и ночное время. Установив в туннеле источник света пользуйтесь как обычной лампой.

Характеристики:

  • Один из самых высоких показателей соотношения отражения 98%;
  • Допустимая длина трубы может быть 1200 см (выше 400 см, использование подстрока);
  • Специально подготовленные фланцы обеспечат герметичность и легкость монтажа;
  • Светляки могут быть установлены на крышах с уклоном 15°- 60 ° или на плоских крыш;
  • Доступные три типы окладов, для плоског гофрированного и высокопрофильного материала;
  • На компоненты труб распространяется 25-летняя ограниченная гарантия, на остальные элементы светляка  срок ограниченной гарантии 7 лет.

Вид светового фонаря SRT в разрезе:

Модель SRT в разрезе




Соединители. Фланцы. Проходки для труб световых фонарей SLS, SLZ, SLH.

Фланцы позволяют правильно установить световые фонари в крыше. Точно обработанное детали обеспечивают прочное и герметичное  соединение фонаря с кровлей.

FAKRO предлагает три типа фланцев, которые позволяют осуществить сборку трубчатых светопроводов в большинстве типах кровли.

Уплотнительный фланец SLS

Фланец SLS Уплотнительный фланец SLS предназначен для использования с плоскими типами покрытий толщиной до 10 мм (2 слоя 5 мм) например плитки, черепицы, сланца.

Уплотнительный фланец SLZ

Фланец SLZ Уплотнительный фланец SLZ используется для крыш покрытых профилированным материалом высотой профиля до 45 мм, таких как: плитки, профнастила, металлочерепицы.

Уплотнительный фланец SLH

Фланец SLH Уплотнительный фланец SLН ,  предназначен для использования с типами кровельными покрытиями высотой профиля до 90мм, например черепицы или высокопрофильного материала.

Модель SLP

Если из-за технических особенностей кровли является невозможным установить стандартное крепление купола люка светового фонаря, то идеальным решением будет использование системы крепления фонарей SFP и SLP.
Установочная база SFP Установочная база SFP изготовлена из оцинкованной стали с внутренней изоляцией из пенополистирола. SLP – уплотнительный фланец.





Аксессуары для фонарей

Комплект светильника SLO.



Лампа Светильник SLO

Светильник используется в качестве альтернативы освещая комнату после наступления темноты. Он установлен внутри фонаря.

Мощность лампы: макс 40W (E27)

Соединительный комплект для гибкой трубы SLM.

Соединительный комплект SLM

В комплект входят: кольцо соединительную секцию трубки длиной 120 см, монтажная лента. Вы можете заказать другие длины труб, кратные 30 см (например, 60 см, 90 см, 150 см).

Соединительный комплект для жесткой трубы SRM

Изготовлен из алюминия (длина элемента 61 см), покрывают отражающим слоем серебра. Световой туннель SRT может быть продлен до 12 метров. Во время установки не нужно резать трубку, потому как соединитель SRM имеет телескопическую конструкцию(тип соединения в раструб). Для достижения нужной длины вставте один компонент в другой.

Колено (Отвод) SRK.

Отвод колено SRK

Отвод трубы изменяет угол в диапазоне от 0 ° - 65 °. Для световых туннелей SRM 550 доступен в качестве опции.

.

SLC Подвеска

SLC подвеска используется, когда общая длина гибкой трубы превышает 5 метров. Подвески используются, чтобы взять на себя часть веса трубы, не давая ей вырватся из фланца светляка.

Подвеска SRC

SRC подвеска используется, когда общая длина жесткой трубы больше, чем 4 метра. Для поддержки трубы.
